Коли рація знаходиться всередині автомобіля зі штатною антеною, виникає серйозна проблема — металевий кузов створює “клітку Фарадея”, яка екранує радіохвилі. Це означає, що ефективність зв’язку падає в 5-10 разів порівняно з використанням на відкритій місцевості. Особливо гостро ця проблема стоїть для бронетехніки та спеціальних автомобілів з додатковим захистом, де металеві перешкоди ще більші.
Коли підрозділ не може зв’язатися з командуванням або сусідніми групами, виникають небезпечні ситуації: дублювання маршрутів, втрата координації під час відходу та неможливість викликати підтримку.
Металевий кузов автомобіля поглинає та відбиває радіохвилі, особливо в діапазонах VHF та UHF, які використовуються більшістю військових. Навіть потужні цивільні рації типа Motorola R7 або DP4000 серії всередині автомобіля працюють як бюджетні моделі на відкритій місцевості.
Diamond SGM-507: технічне рішення професійного рівня
Diamond — це японський бренд з 50-річною історією виробництва антенного обладнання. SGM-507 створювалася як професійне рішення для служб екстреного реагування та військових. Це двохдіапазонна антена, розроблена спеціально для забезпечення максимальної ефективності зв’язку в умовах мобільного використання.
Коефіцієнт підсилення 2.15 dBi для VHF діапазону та 5.2 dBi для UHF означає, що антена не просто передає сигнал рації, а підсилює його. На практиці це збільшує дальність зв’язку з 1-2 км до 15-25 км на відкритій місцевості.
Ключові технічні характеристики нашего рішення:
- Роз’єм антени: PL-259
- Роз’єм бази: SO259
- Діапазон частот: 144/430 МГц (VHF/UHF)
- Підсилення: 2.15 / 5.2 dBi
- Максимальна потужність: 70 Вт
- Опір: 50 Ом
- Довжина антени: 73 см
Магнітна база: швидке розгортання та надійність

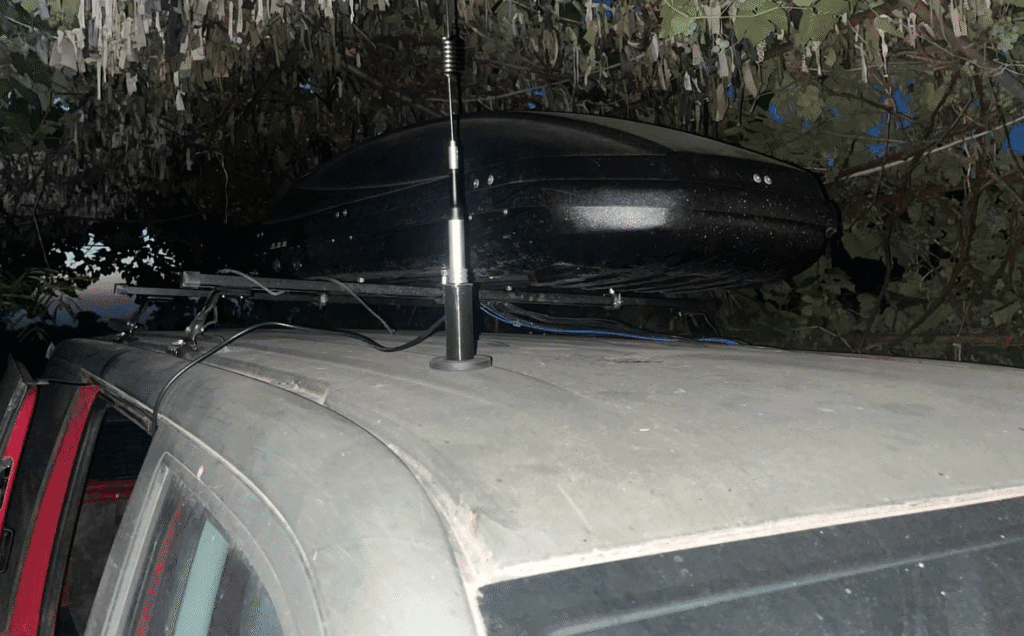

Антена комплектується міцною магнітною основою, яка забезпечує встановлення без свердління отворів у кузові. Магнітна база має неодимові магніти, які утримують антену навіть при русі бездоріжжям або під час маневрування. Антену можна зняти для маскування автомобіля або при необхідності проїзду під низькими перешкодами.

Контакт магнітної бази з кузовом автомобіля забезпечує не тільки механічну фіксацію, але й електричне заземлення антени. Кузов виступає як противага (ground plane), що суттєво впливає на ефективність роботи антени.
Перед установкою важливо очистити поверхню даху від бруду, фарби або корозії в місці контакту. Чистий металевий контакт забезпечує оптимальні характеристики антени та сигнал без втрат.
Наша автомобільна антена мае кабель з роз’емом BNC робить її сумісною з більшістю автомобільних радіостанцій. Для підключення до портативних рацій потрібні відповідні перехідники, які ми маємо в асортименті.
Підключення до Motorola R7
Для підключення антени до рації Motorola R7 потрібен спеціальний перехідник BNC-F. Ця рація має нестандартний антенний роз’єм, тому перехідник треба для забезпечення якісного з’єднання.
Рації серії DP4000, DP3000 також потребують спеціального перехідника. Наш адаптер забезпечує надійне з’єднання та має додатковий кільцевий ущільнювач для захисту від вологи.
На українському ринку якісні автомобільні антени VHF/UHF коштують від 1200 до 2500 гривень залежно від бренду та характеристик. В більшості своїй вони на один діапозон та вимагають ручного фізичної зміни довжини прутка для забезпечення іншої частоти роботи в VHF діапозоні.
Наша ціна значно нижча. Ми беремо на себе витрати на початку виробництва та не перекладаемо їх на користувача, відлажуемо процеси що і дае можливість постачати стабільно якісну та доступну продукцію.
FAQ: відповіді на найчастіші питання

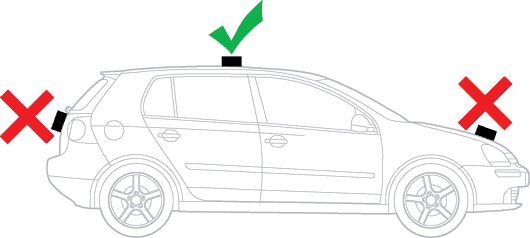

Де краще встановлювати антену на автомобілі?
По центру даху автомобіля — це ідеальне розташування. Нормально працює без додаткових дротів: є ємнісний контакт із дахом, кузов виступає ground plane. Ставити бажано по центру суцільної металевої поверхні (краще — середина даху). Додаткові матеріали на тему.

Чи працює антена на двох діапазонах одночасно?
Так, Diamond SGM-507 — це справжня двохдіапазонна антена. Вона одночасно працює в діапазонах 144 МГц (VHF) та 430 МГц (UHF). Це ідеально для DMR рацій типу Motorola, які використовують обидва діапазони. Антена автоматично налаштовується на потрібний діапазон залежно від частоти передачі рації.
Чи можу підключити антену до інших рацій типу Baofeng?
Так, антена універсальна. Головне — підібрати правильний перехідник для вашої рації та переконатися, що робочі частоти співпадають. Baofeng UV-5R працює на частотах 144-148 МГц та 420-450 МГц, що повністю покривається діапазонами антени.
Чи витримає антена складні дорожні умови?
Diamond SGM-507 розроблялася для професійного використання. Магнітна база мае зчеплення Зчеплення16кг та витримує навантаження до 100 км/год при русі по шосе та значні вібрації при русі бездоріжжям.
Яка реальна дальність зв’язку з цією антеною?
На відкритій місцевості дальність може сягати 20-30 км залежно від потужності рації та рельєфу. У лісистій місцевості — 10-15 км, у забудові — 5-10 км. Це в 5-10 разів більше, ніж зі штатною антеною рації всередині автомобіля.
Чи потрібне додаткове налаштування антени?
Ні, Diamond SGM-507 — це широкосмугова антена, яка не потребує додаткового налаштування. Вона оптимізована для стандартних частот аматорського та професійного радіозв’язку. Просто встановіть, підключіть та користуйтеся.
Технічна підтримка та гарантія
Ми забезпечуємо повну технічну підтримку щодо вибору перехідників, встановлення та налаштування антени. Наші спеціалісти можуть порадити оптимальне рішення для вашої конкретної ситуації.
Гарантія на автомобільну антену складає 3 місяців з дати продажу.
